JMIJ接中間軸膜片聯軸器

發布于：2016/11/28 隸屬于：膜片聯軸器

JMIJ膜片聯軸器特點及應用場合：與金屬彈性元件撓性聯軸器相比，具有機械強度高，承載能力大、質量輕結構尺寸小、傳動效率和傳動精度高，可靠性好、裝拆方便等特點。適用于中、高速、大轉矩軸系傳動。與鼓形齒式聯軸器相比，具有無相對滑動，不需潤滑，使用壽命長、無噪聲、結構簡單等特點．可部分代替鼓形齒式聯輔器。不受溫度和油污影響。具有耐酸、堿，防腐蝕的特點。可用于高溫、低溫和有油、有水和腐蝕介質的工況環境．適用于各種機械裝置載荷變化不大的軸系傳動，通用性極強，工業發達國家已普遍采用，是我國重點推廣應用的高性能撓性聯軸囂，高精度膜片聯軸器可用于高速工況。膜片聯軸器與齒式聯軸器相比，沒有相對滑動，不需要潤滑、密封，無噪聲，基本不用維修，制造較方便，可部分代替齒式聯軸器。膜片聯軸器在國際上工業發達國家應用已很普遍,在實際應用中一般采用接中間軸型，以提高兩軸線偏移補償性能。

JMI型--帶沉孔基本型；

JMIJ型--帶沉孔接中間軸型；

JMII型--無沉孔基本型；

JMIIJ型--無沉孔接中間軸型；

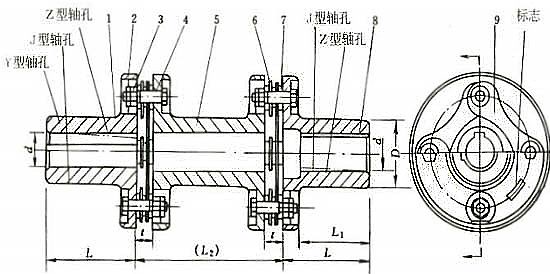

JMIJ型接中間軸型膜片聯軸器基本參數和主要尺寸：(JB/T 9147-99)　　　　　　　　　　　mm

型號	公稱轉矩 Tn N.m	瞬時最大轉矩 T_max N.m	許用轉速 [n] r/min	軸孔直徑 d(H₇)	軸孔軸孔軸孔軸孔				D	t	L₂	轉動慣量 kg.m²	質量 kg
					Y型	J、J₁、Z、Z₁型		L推薦
					L	L	L₁
JMIJ1	25	80	6000	14	32	-	J₁型為27 Z₁型為20	35	90	8.8	100	0.0013	1.8
				16、18、19	42		30
				20、22			38
JMIJ2	63	180	5000	18、19	42	-	30	45	100	9.5	100	0.002	2.4
				20、22、24	52		38
				25	62		44
JMIJ3	100	315	5000	20、22、24	52	-	38	50	120	11	120	0.0047	4.1
				25、28	62		44
				30	82		60
JMIJ4	160	500	4500	24	52	-	38	55	130	12.5	120	0.0069	5.4
				25、28	62		44
				30、32、35	82		60
JMIJ5	250	710	4000	28	62	-	44	60	150	14	140	0.0153	8.8
				30、32、35、38	82		60
				40	112		84
JMIJ6	400	1120	3600	32、35、38	82	82	60	65	170	15.5	140	0.0281	13.4
				40、42、45、48、50	112	-	84
JMIJ7	630	1800	3000	40、42	112	112	84	70	210	19	150	0.076	22.3
				45、48、50、55、56
				60	142		107
JMIJ8	1000	2500	2800	45、48	112	112	84	80	240	22.5	180	0.1602	36
				50、55、56
				60、63、65、70	142		107
JMIJ9	1600	4000	2500	55、56	112	112	84	85	260	24	220	0.2509	48
				60、63、65、70、71、75	142		107
				80	172		132
JMIJ10	2500	6300	2000	63、65、70、71、75	142	142	107	90	280	17	250	0.5195	85
				80、85、90、95	172	-	132
JMIJ11	4000	9000	1800	75	142	142	107	95	300	19.5	290	0.8223	112
				80、85、90、95	172	172	132
				100、110	212	-	167
JMIJ12	6300	12500	1600	90、95	172		132	120	340	23	300	1.4109	152
