SL型十字滑塊聯軸器

發布于：2016/11/28 隸屬于：滑塊聯軸器

SL型十字滑塊聯軸器特點及應用場合：不能緩沖、減振、徑向尺寸小、轉動慣量小．適月于轉矩較小，載荷變化不大，無劇烈沖擊的兩軸聯接

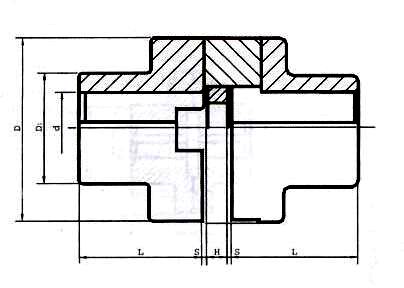

SL型十字滑塊聯軸器的參數及主要尺寸：(Q/ZY 03-2001) mm

規格	公稱轉矩 Tn(N.M)	許用轉速 [n]r/min	軸孔直徑 d	D	D₁	L	H	S	轉動慣量 (kg.m ² )	重量 (kg)
SL70	120	250	15～18	70	32	42	14	0.5	0.002	1.5
SL90	250	250	20～30	90	45	52	14		0.008	2.6
SL100	500	250	36～40	100	60	70	19		0.026	5.5
SL130	800	250	45～50	130	80	90	19		0.07	10
SL150	1250	250	55～60	150	95	112	19		0.14	15.5
SL170	2000	250	65～70	170	105	125	24		0.25	22.4
SL190	3200	250	75～80	190	110	140	29		0.5	31.5
SL210	5000	250	85～90	210	130	160	33	1.0	0.9	45
SL240	8000	250	95～100	240	140	180	33		1.6	59.5
SL260	9000	250	100～110	260	160	190	33		2	76
SL280	10000	100	110～120	280	170	200	33		3	94.3
SL300	13000	100	120～130	300	180	210	43		4.3	111
SL320	16000	100	130～140	320	190	220	43		5.7	129
SL340	20000	100	150	340	210	250	48		8.4	162
SL360	32500	100	160	360	240	280	48		19.2	258
SL400	38700	80	170	400	260	300	48		26.1	305
SL460	63000	70	200	460	300	350	58		62.9	560

十字滑塊連軸器又名金屬滑塊連軸器，其滑塊呈圓環形，用鋼或耐磨合金制成，適用于轉速較低，傳遞轉矩較大的傳動。

十字滑塊連軸器由兩個在端面上開有凹槽的半連軸器和一個兩面帶有凸牙的中間盤組成。因凸牙可在凹槽中滑動，故可補償安裝及運轉時兩軸間的相對位移。

十字滑塊連軸器零件的材料可用45鋼，工作表面需要進行熱處理，以提高其硬度；要求較低時也可用Q275鋼，不進行熱處理。為了減少摩擦及磨損，使用時應從中間盤的油孔中注油進行潤滑。

因?yàn)榘脒B軸器與中間盤組成移動副，不能發生相對轉動，故主動軸與從動軸的角速度應相等。但在兩軸間有相對位移的情況下工作時，中間盤就會產生很大的離心力，從而增大動載荷及磨損。因此選用時應注意其工作轉速不得大于規定值。

十字滑塊連軸器一般用于轉速n<250r/min，軸的剛度較大，且無劇烈沖擊處。
