小規格萬向聯軸器 特點及應用場合：聯接兩個不同軸線的軸系傳動，不能緩沖、減振，采用整體叉頭結構，軸承固定不用螺栓，避免了螺栓松動斷裂，便于維修，延長使用壽命，可靠性高，承載能力大、傾角大，可在β≤5°～25°工況下工作。

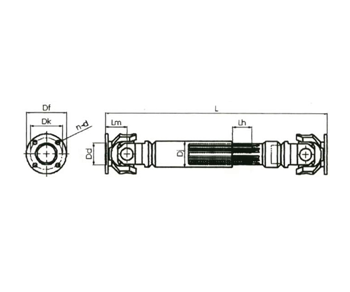

小規格萬向聯軸器基本參數和主要尺寸 mm
|
型號 |
公稱轉矩N.m |
BH |
WH |
WD |
Df |
Dk |
Dd |
Dj |
Lm |
n-d | |
|
L |
Lh |
L |
L | ||||||||
|
SWX-58 |
150 |
325 |
35 |
225 |
116 |
58 |
47 |
30 |
38 |
29 |
4-6 |
|
SWX-65 |
250 |
360 |
40 |
245 |
134 |
65 |
52 |
35 |
42 |
34 |
4-7 |
|
SWX-75 |
400 |
395 |
40 |
265 |
156 |
75 |
62 |
42 |
50 |
39 |
6-7 |
|
SWX-90 |
750 |
435 |
45 |
290 |
180 |
90 |
74.5 |
47 |
54 |
45 |
4-9 |
|
SWX-100 |
1250 |
465 |
55 |
300 |
192 |
100 |
84 |
57 |
60 |
48 |
6-9 |
